保管場所の所在図・配置図とは

保管場所の所在図・配置図

保管場所の所在図・配置図とは、自宅から駐車場の位置関係、駐車場及びその付近の位置関係を示す書類です。

様式は最寄りの警察署で取得、又はインターネットからダウンロードすることが出来ます。

インターネットで様式をダウンロードした場合

印刷する際には、A4判の用紙をご使用ください。

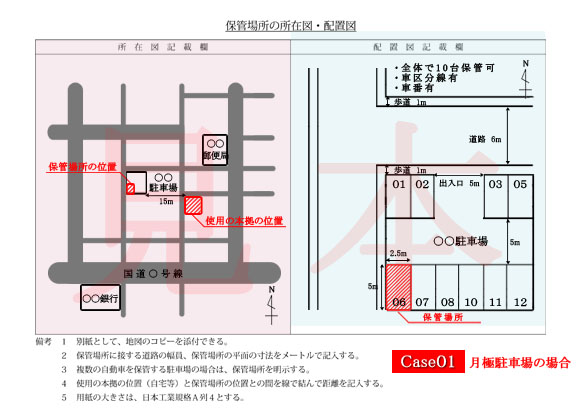

保管場所の所在図・配置図の書き方・記入例  = 広島県版 =

記入例
  • 1ページ

書き方
Previous
  • 保管場所の所在図・配置図記入時の注意

    保管場所の所在図・配置図は、定規を使って丁寧に書いてください。

  • 01 所在図とは
    所在図とは、自宅から駐車場までの位置関係が分かる図のことをいいます。
    下記の場合、所在図を省略することができます。
    ・自宅と駐車場が、以前に申請した自動車と同じ場合
    ・自宅と駐車場の位置が同一の場合
    上記の場合でも、特に必要があると認めるときは、所在図の提出を求められることもあります。
    02 所在図の書き方
    自宅と駐車場が入った地図を書きます。
    「別紙添付」と記入し、地図のコピーを添付も可
    方角が分かるように方位記号を記入します。
    自宅を赤ペンで囲み、「使用の本拠の位置」と記入します。
    駐車場を赤ペンで囲み、「保管場所の位置」と記入します。
    自宅から駐車場の間に線を引き、直線距離を記入します(自宅に駐車場がある場合は不要)。
    付近にある建物や通り名などを記入します。
  • 01 配置図とは
    配置図とは、駐車場及びその付近の位置関係が分かる図のことをいいます。
    駐車スペースが申請又は届出をする自動車より小さい場合は、車庫証明書は交付されません。
    02 配置図の書き方
    駐車場を中心に周囲の建物や道路を書きます。
    「別紙添付」と記入し、駐車場の図を添付も可
    駐車場に隣接した道路の幅、駐車場の出入口の寸法をメートルで記入します。
    申請又は届出をする車の駐車スペースを赤ペンで囲み、「保管場所」と記入します。
    03で赤ペンで囲んだ駐車スペースの縦・横の寸法をメートルで記入します
    同じ保管場所に同じ申請者の代替車両がある場合は「代替車両」と記入します。
Next

車庫証明の申請・届出書類の書き方一覧  = 広島県版 =
